o رنگ خودکار کاٹنے اور گلونگ حل



یہ ایک ہی وقت میں 15 ٹکڑوں کو جوڑ سکتا ہے ، اور روزانہ کی پیداوار ایک دن تقریبا 30 30،000 ٹکڑوں تک پہنچ سکتی ہے۔ ایک مشین 6-8 افرادی قوت کی بچت کرتی ہے۔ یہ مکمل طور پر سروو آٹومیٹک ہے۔ ایک شخص بیک وقت 2-5 مشینیں چلا سکتا ہے۔ انٹرفیس چھوٹی رواداری اور مستحکم معیار کے ساتھ ، بہہ جانے والے گلو کے بغیر خوبصورت اور ہموار ہے۔ یہ سلیکون اور ربڑ او رنگوں کے کاٹنے اور چسپاں عمل ، وقت ، مزدوری اور رقم کی بچت کے لئے موزوں ہے۔ او رنگ مہریں تیار کرنے والے مینوفیکچررز کے لئے یہ واحد انتخاب ہے۔ اگر آپ دلچسپی رکھتے ہیں تو ، براہ کرم غیر ملکی تجارت کے منیجر جوانا وو واٹس ایپ سے رابطہ کریں: 86 13533554735

ایکشن فلو:

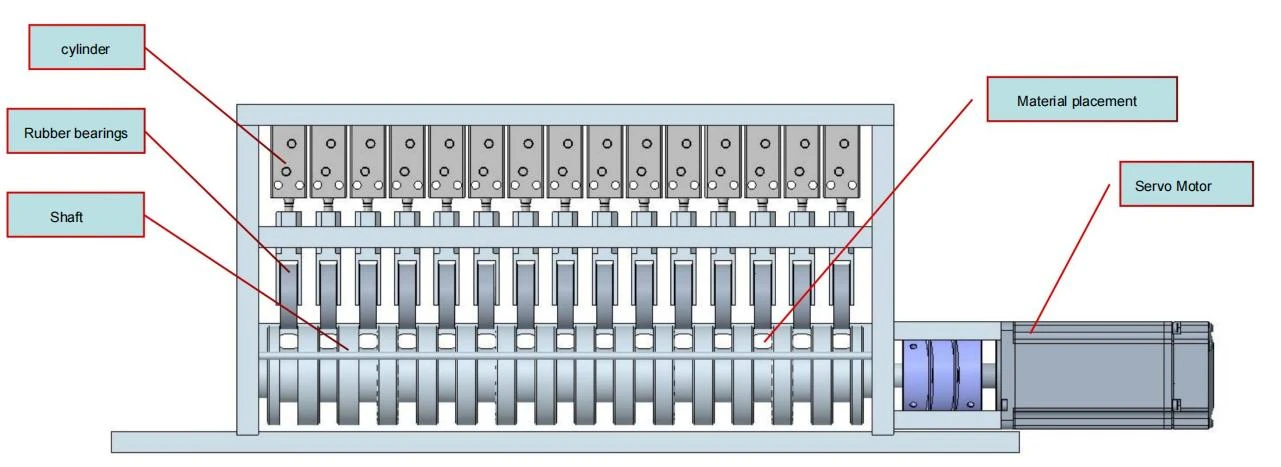

مواد مادی پلیسمنٹ کی پوزیشن سے گزرتا ہے ، سروو موٹر شافٹ چلاتا ہے ، سلنڈر ربڑ سے لیپت اثر کو نیچے لے جاتا ہے ، اور مادے کو ربڑ سے لیپت برداشت اور شافٹ کے مابین رگڑ سے گزرتا ہے تاکہ مواد کو آگے بھیجنے کے کام کا ادراک کیا جاسکے۔

ایکشن فلو تھیمچین کھینچتا ہے:

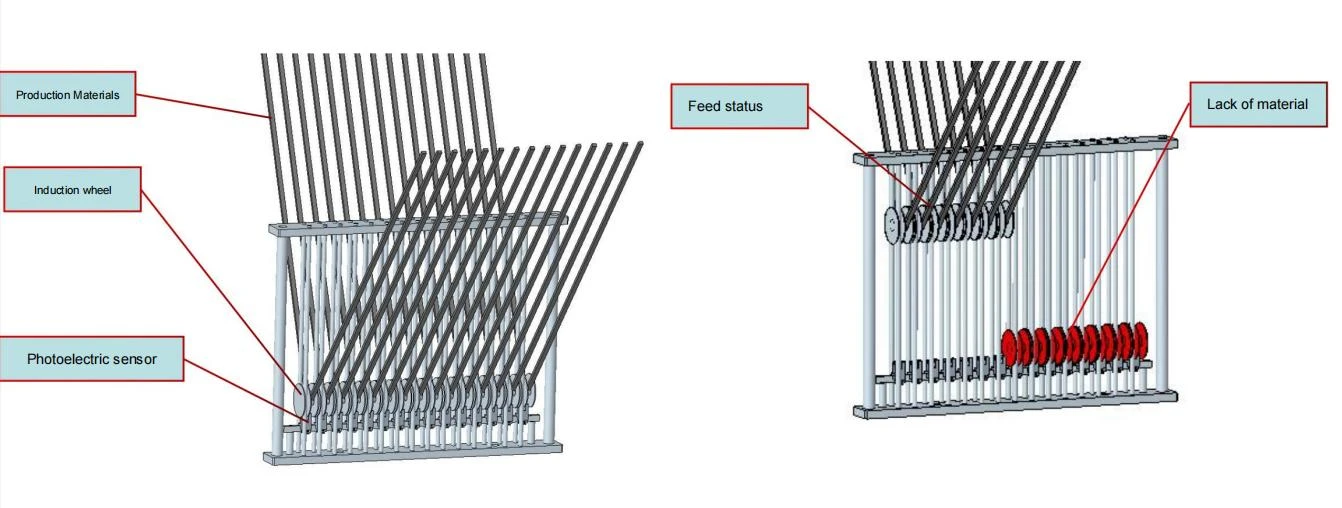

پروڈکشن میٹریل فارورڈ ، مواد انڈکشن پہیے کو اوپر کی طرف چلاتا ہے ، انڈکشن وہیل نے تھپٹو الیکٹرک سینسر کو چھوڑ دیا ہے ، اور فوٹو الیکٹرک سینسر متحرک ہے۔ اس طرح ، پی ایل سی اس بات کا تعین کرتا ہے کہ وہاں مواد موجود ہے۔

جب ری انڈکشن وہیل کو چلانے کے لئے RE کوئی پروڈکشن میٹریل نہیں ہے تو ، فوٹو الیکٹرک سینسرکن کو متحرک نہیں کیا جاسکتا ہے ، پی ایل سی ججوں کو مادی کمی ہے۔

ایکشن فلو:

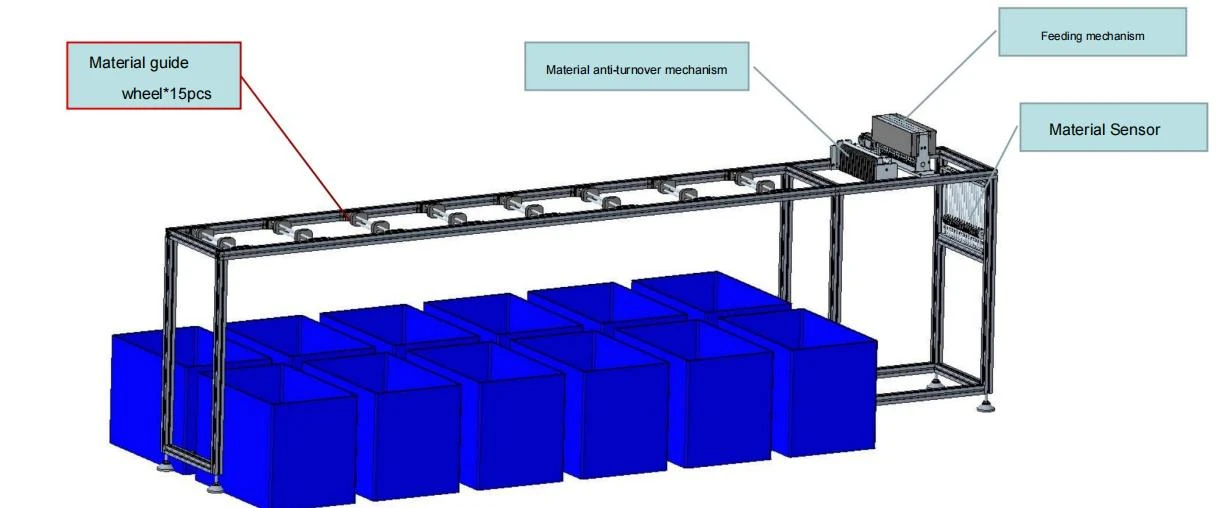

1. آپریٹر شافٹ پر رنگ کا مواد انسٹال کرتا ہے اور اسے ٹھیک کرتا ہے۔

2. آپریٹر گائیڈ بیئرنگ ، اینٹی فلپ میکانزم ، موٹر فیڈنگ ، مادی قلت کا سینسر ، اور بانڈنگ مشین تک پہنچنے کے ذریعے مواد کو کھینچتا ہے۔ کام مکمل ہوچکا ہے۔



سائز: LXWXH 1700X1850X1900 ملی میٹر

عمل کے عمل کا تعارف:
1. فرنٹ کلیمپنگ میکانزم مواد کو کلیمپ کرتا ہے اور سکرو ڈرائیو کے ذریعے مصنوع کو سیٹ کی لمبائی تک کھینچتا ہے۔
2. عقبی کلیمپنگ میکانزم مواد کو کلیمپ کرتا ہے اور سکرو ڈرائیو کے ذریعے پروڈکٹ کو کٹر پوزیشن پر کھینچتا ہے۔
3. کٹر میکانزم مصنوعات کو کاٹتا ہے۔
4. فرنٹ کلیمپنگ میکانزم پروڈکٹ کی ایک کٹ سطح کو گلو ڈسپینسگ کے ل front فرنٹ گلو ڈسپینسنگ میکانزم میں منتقل کرتا ہے۔
5. عقبی کلیمپنگ میکانزم مصنوعات کی ایک اور کٹ سطح کو گلو ڈسپینسگ کے لئے پیچھے گلو ڈسپینسنگ میکانزم میں منتقل کرتا ہے۔
6. فرنٹ کلیمپنگ میکانزم اور عقبی کلیمپنگ میکانزم بیک وقت 180 ڈگری کا رخ موڑتے ہیں اور حرارتی اور ڈاکنگ کے لئے ڈاکنگ کے طریقہ کار پر مواد کو رکھیں۔
7. مواد لینے کا طریقہ کار ڈاکی ہوئی مصنوعات کو نکالتا ہے اور اسے کنویر بیلٹ پر رکھتا ہے۔
8. ایک سائیکل مکمل ہوچکا ہے۔

اسٹیشن 1:
ڈسپینسنگ میکانزم کا سامنے

ایکشن بہاؤ کا تعارف:

اے بی گلو کو اے بی گلو سلنڈر کے ذریعے گلو نالی سے نچوڑا جاتا ہے۔ سلنڈر 2 اور سلنڈر 3/سلنڈر 4 بائیں اور دائیں کو یکساں طور پر گلو نالی پر اے بی گلو کو کھرچنے کے لئے منتقل کریں۔

اسٹیشن 2:

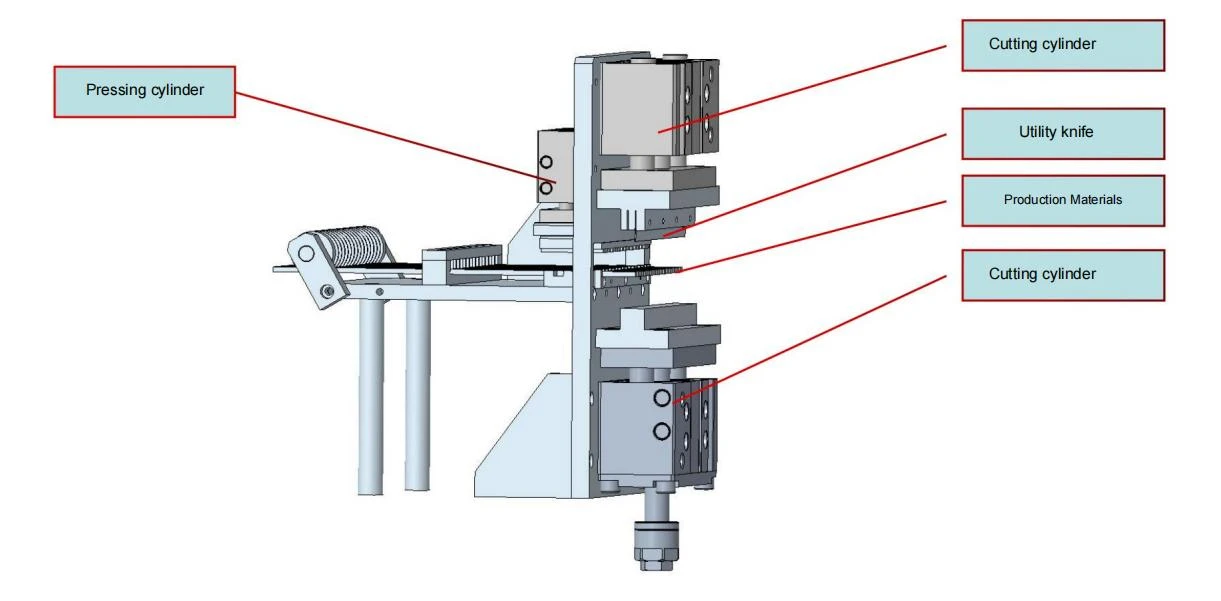

کاٹنے کا طریقہ کار

ایکشن فلو:
دبانے والا سلنڈر پروڈکشن میٹریل کو دباتا ہے ، اور اس مواد کو کاٹنے کے لئے اوپری اور نچلے کاٹنے والے سلنڈر بیک وقت کام کرتے ہیں۔

اسٹیشن 3:
عقبی کلیمپنگ میکانزم

ایکشن فلو:
دبانے والا سلنڈر پروڈکشن میٹریل کو دباتا ہے ، اور اوپری اور نچلے کاٹنے والے سلنڈر بیک وقت مواد کو کاٹنے کے لئے کام کرتے ہیں۔

اسٹیشن 4:
کلیمپنگ میکانزم کا سامنے

ایکشن فلو:
سلنڈر 1 مواد کو کلیمپ کرنے کے لئے کلیمپ کو آگے بڑھاتا ہے۔ سلنڈر 2 مواد کو کلیمپ کرنے کے لئے کلیمپ کے افتتاحی/بند ہونے کو کنٹرول کرتا ہے۔ پروسیسنگ کے لئے 180 ڈگری گھومنے کے لئے امدادی روٹری موٹر کلیمپ کو کنٹرول کرتی ہے۔

اسٹیشن 5:
مواد لینے کا طریقہ کار

ایکشن فلو:
سلنڈر 1 مادی چننے کے طریقہ کار کو مخصوص پوزیشن پر آگے بڑھاتا ہے۔
سلنڈر 3 مواد کو لینے کے ل 90 90 ڈگری کو پلٹائیں کے لئے مادی چننے والے کلیمپ کو کنٹرول کرتا ہے۔
سلنڈر 4 مواد کو بند کرکے کلیمپ کرنے کے لئے مواد کو چننے والے کلیمپ کو کھولنے/بند کرنے پر قابو رکھتا ہے۔
مواد اٹھانے کے بعد ، سلنڈر 3 ان لوڈنگ کے ل the مواد کو اٹھاتا ہے۔

اسٹیشن 6:
ڈاکنگ ادارے

ایکشن فلو:
فرنٹ کلیمپنگ میکانزم اور عقبی کلیمپنگ میکانزم مصنوعات کو ڈاکنگ سڑنا پر رکھتا ہے۔
سلنڈر 1 اور سلنڈر 2 ایک ہی وقت میں حرارتی نظام کو دبانے کے لئے ایکٹ کریں۔
حرارتی وقت طے کریں۔ جب وقت ختم ہوجاتا ہے تو ، ڈاکنگ مکمل ہوجاتی ہے۔

اسٹیشن 7:
ڈسپنسنگ کے بعد کا طریقہ کار

ایکشن بہاؤ کا تعارف:
اے بی گلو گلو گلو سلنڈر کے ذریعے گلو نالی سے نچوڑا جاتا ہے ، اور سلنڈر 2 / سلنڈر 3 / سلنڈر 4 بائیں اور دائیں منتقل کریں تاکہ یکساں طور پر گلو نالی پر اے بی گلو کو کھرچنے کے ل .۔
